போலி எஃகு ட்ரன்னியன் பந்து வால்வு -FLANGE

Guocheng Valve Group Co.,லிமிடெட். சீனாவின் முன்னணி ஃபோர்ஜ்டு டிரன்னியன் பால் வால்வு உற்பத்தியாளர்களில் ஒன்றாகும், எங்கள் தொழிற்சாலையிலிருந்து மொத்த விலை மலிவான ஃபோர்ஜ்டு டிரன்னியன் பால் வால்வுக்கு வரவேற்கிறோம்.

ஃபோர்ஜ்டு ட்ரன்னியன் பால் வால்வு

ட்ரன்னியன் பந்து வால்வு, Class150~Class2500 இன் பல்வேறு ஊடகங்களை துண்டிக்க அல்லது இணைக்கப் பயன்படுகிறது. பல்வேறு பொருட்களால் செய்யப்பட்ட வால்வுகள் நீர், நீராவி, எண்ணெய், திரவமாக்கப்பட்ட வாயு, இயற்கை எரிவாயு, நிலக்கரி வாயு, நைட்ரிக் அமிலம், ஆக்சிஜனேற்றி, யூரியா போன்ற பல்வேறு ஊடகங்களுக்கு ஏற்றவை. ஓட்டுநர் முறைகளில் கைமுறை செயல்பாடு மற்றும் மின்சார செயல்பாடு ஆகியவை அடங்கும். இணைப்பு முனைகள் ஃபிளேன்ஜ் அல்லது பட் வெல்டிங் ஆக இருக்கலாம்.

கட்டமைப்பு அம்சங்கள்

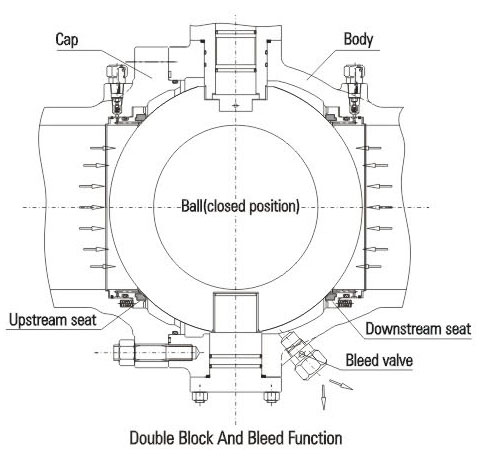

1. இரட்டைத் தடுப்பு மற்றும் இரத்தப்போக்கு (DBB)
வால்வு மூடப்பட்டு, வெளியேற்ற வால்வு வழியாக நடுத்தர குழி காலி செய்யப்படும்போது, மேல்நோக்கி மற்றும் கீழ்நோக்கி இருக்கைகள் இரட்டைத் தடுப்பு செயல்பாட்டை உணர நுழைவாயில் மற்றும் வெளியேற்றத்தில் திரவத்தை சுயாதீனமாகத் தடுக்கும். வெளியேற்ற சாதனத்தின் மற்றொரு செயல்பாடு என்னவென்றால், சோதனையின் போது ஏதேனும் கசிவு உள்ளதா என்பதை வால்வு இருக்கையைச் சரிபார்க்க முடியும். கூடுதலாக, உடலில் உள்ள படிவுகளை வெளியேற்ற சாதனம் மூலம் கழுவி வெளியேற்றலாம், இதனால் ஊடகத்தில் உள்ள அசுத்தங்களால் இருக்கைக்கு ஏற்படும் சேதத்தைக் குறைக்கலாம்.

2. குறைந்த இயக்க முறுக்குவிசை
இயக்க அழுத்தத்தின் கீழ் குறைந்த முறுக்குவிசையை அடைய, ட்ரன்னியன் பைப்லைன் பந்து வால்வு, ட்ரன்னியன் பந்து அமைப்பு மற்றும் மிதக்கும் வால்வு இருக்கையை ஏற்றுக்கொள்கிறது. இது அதிக தீவிரம் மற்றும் அதிக நுணுக்கமான தண்டுகளுடன் இணைந்து உராய்வு குணகத்தை மிகக் குறைந்த அளவிற்குக் குறைக்க சுய-மசகு PTFE மற்றும் ஸ்லைடிங் பேரிங் ஆகியவற்றைப் பயன்படுத்துகிறது.

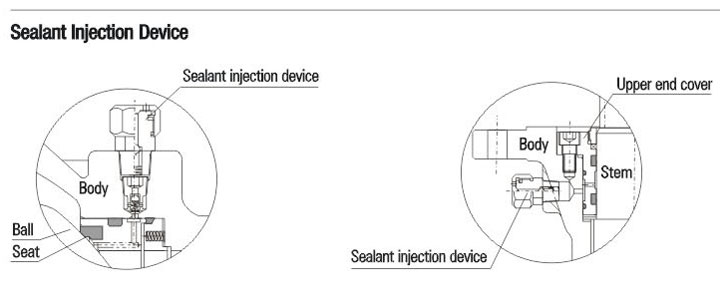

3. அவசர சீலிங் சாதனம்
6″ (DN150) க்கும் அதிகமான அல்லது அதற்கு சமமான விட்டம் கொண்ட பந்து வால்வுகள் அனைத்தும் தண்டு மற்றும் இருக்கையில் சீலண்ட் ஊசி சாதனத்துடன் வடிவமைக்கப்பட்டுள்ளன. இருக்கை வளையம் அல்லது தண்டு O வளையம் விபத்து காரணமாக சேதமடைந்தால், இருக்கை வளையம் மற்றும் தண்டில் நடுத்தர கசிவைத் தவிர்க்க சீலண்ட் ஊசி சாதனத்தால் தொடர்புடைய சீலண்டை செலுத்தலாம். தேவைப்பட்டால், இருக்கையின் தூய்மையைப் பராமரிக்க துணை சீலிங் அமைப்பைக் கழுவி உயவூட்டுவதற்குப் பயன்படுத்தலாம்.

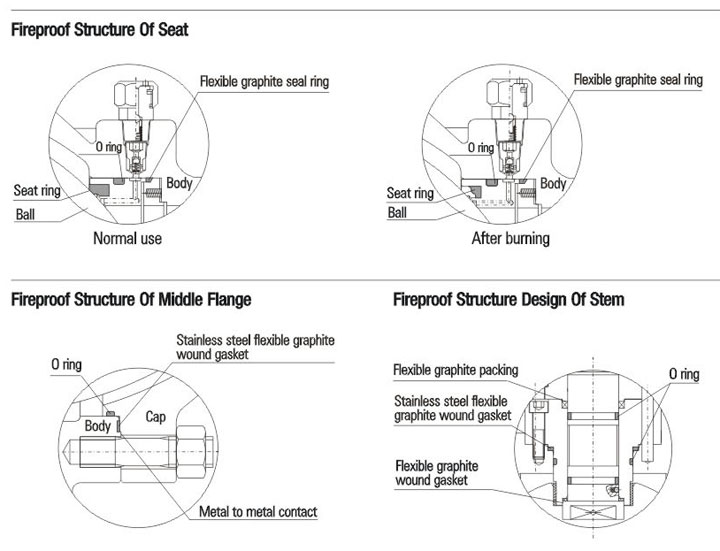

4. தீப்பிடிக்காத கட்டமைப்பு வடிவமைப்பு
வால்வைப் பயன்படுத்தும் போது தீ விபத்து ஏற்பட்டால், PTFE, ரப்பர் அல்லது பிற உலோகம் அல்லாத பொருட்களால் செய்யப்பட்ட இருக்கை வளையம், தண்டு O வளையம் மற்றும் நடுத்தர ஃபிளேன்ஜ் O வளையம் அதிக வெப்பநிலையில் சிதைந்துவிடும் அல்லது சேதமடையும். ஊடகத்தின் அழுத்தத்தின் கீழ் பந்து வால்வு இருக்கை தக்கவைப்பாளரை பந்தை நோக்கி வேகமாகத் தள்ளி, உலோக சீல் வளையம் பந்தைத் தொடர்பு கொள்ளச் செய்து, துணை உலோகத்திலிருந்து உலோக சீலிங் அமைப்பை உருவாக்குகிறது, இது வால்வு கசிவை திறம்பட கட்டுப்படுத்தும். ட்ரன்னியன் பைப்லைன் பந்து வால்வின் தீப்பிடிக்காத கட்டமைப்பு வடிவமைப்பு API 607, API 6FA, BS 7655 மற்றும் பிற தரநிலைகளில் உள்ள தேவைகளுக்கு இணங்குகிறது.

5. ஆன்டி-ஸ்டேடிக் அமைப்பு
பந்து வால்வு ஆன்டி-ஸ்டேடிக் அமைப்புடன் வழங்கப்படுகிறது மற்றும் நிலையான மின்சார வெளியேற்ற சாதனத்தை ஏற்று, பந்துக்கும் உடலுக்கும் இடையில் ஒரு நிலையான சேனலை நேரடியாக உருவாக்குகிறது அல்லது தண்டு வழியாக பந்துக்கும் உடலுக்கும் இடையில் ஒரு நிலையான சேனலை உருவாக்குகிறது, இதனால் பந்து மற்றும் இருக்கையைத் திறந்து மூடும்போது உராய்வு காரணமாக உற்பத்தி செய்யப்படும் நிலையான மின்சாரத்தை குழாய் வழியாக வெளியேற்றுகிறது, நிலையான தீப்பொறியால் ஏற்படக்கூடிய தீ அல்லது வெடிப்பைத் தவிர்த்து, அமைப்பின் பாதுகாப்பை உறுதி செய்கிறது.
6. நம்பகமான இருக்கை சீல் அமைப்பு
இருக்கை சீலிங் இரண்டு மிதக்கும் இருக்கை தக்கவைப்பான்கள் மூலம் உணரப்படுகிறது. அவை பால் சீலிங் மற்றும் பாடி சீலிங் உள்ளிட்ட திரவத்தைத் தடுக்க அச்சு ரீதியாக மிதக்க முடியும். வால்வு இருக்கையின் குறைந்த அழுத்த சீலிங் ஸ்பிரிங் முன்-இறுக்கத்தால் உணரப்படுகிறது. கூடுதலாக, வால்வு இருக்கையின் பிஸ்டன் விளைவு நியாயமான முறையில் நீக்கப்பட்டது, இது ஊடகத்தின் அழுத்தத்தால் உயர் அழுத்த சீலிங்கை உணர்கிறது. பின்வரும் இரண்டு வகையான பந்து சீலிங்கை உணர முடியும்.
7. ஒற்றை சீலிங் (வால்வின் நடு குழியில் தானியங்கி அழுத்த நிவாரணம்)
பொதுவாக, ஒற்றை சீலிங் அமைப்பு பயன்படுத்தப்படுகிறது, அதாவது, அப்ஸ்ட்ரீம் சீலிங் மட்டுமே உள்ளது. சுயாதீன ஸ்பிரிங் லோடட் அப்ஸ்ட்ரீம் மற்றும் டவுன்ஸ்ட்ரீம் சீலிங் இருக்கைகள் பயன்படுத்தப்படுவதால், வால்வு குழிக்குள் உள்ள அதிகப்படியான அழுத்தம் ஸ்பிரிங் முன்-இறுக்க விளைவைக் கடக்க முடியும், இதனால் இருக்கை பந்திலிருந்து விடுவிக்கப்பட்டு, கீழ்நிலை பகுதியை நோக்கி தானியங்கி அழுத்த நிவாரணத்தை உணர முடியும்.

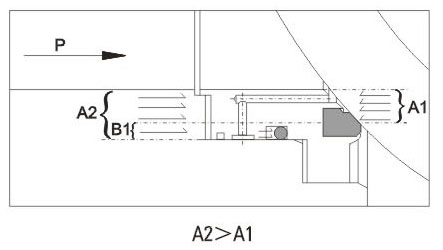

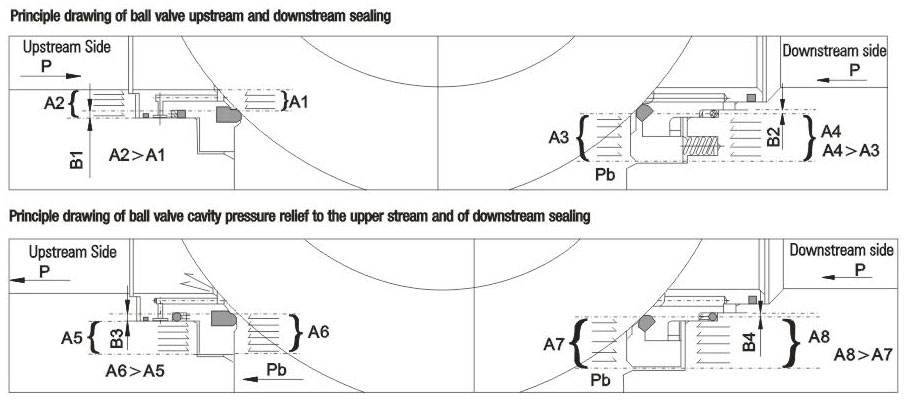

மேல்நோக்கிய பக்கம்: இருக்கை வால்வுடன் அச்சு திசையில் நகரும்போது, மேல்நோக்கிய பகுதியில் (உள்நோக்கி) செலுத்தப்படும் அழுத்தம் P, A1 இல் ஒரு தலைகீழ் விசையை உருவாக்குகிறது. A2 A1 ஐ விட அதிகமாக இருப்பதால், A2-A1=B1, B1 இல் உள்ள விசை இருக்கையை பந்திற்குத் தள்ளி, மேல்நோக்கிய பகுதியை இறுக்கமாக மூடும்.

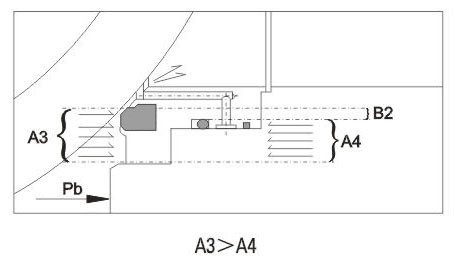

கீழ்நோக்கிய பக்கம்: வால்வு குழிக்குள் அழுத்தம் Pb அதிகரித்தவுடன், A3 இல் செலுத்தப்படும் விசை A4 ஐ விட அதிகமாக இருக்கும். A3-A4=B2 என, B2 இல் உள்ள அழுத்த வேறுபாடு ஸ்பிரிங் விசையைக் கடந்து பந்திலிருந்து இருக்கையை விடுவித்து, வால்வு குழியின் அழுத்த நிவாரணத்தை கீழ்நோக்கிய பகுதிக்கு உணர வைக்கும். பின்னர், இருக்கை மற்றும் பந்து மீண்டும் ஸ்பிரிங் செயல்பாட்டிற்கு சீல் வைக்கப்படும்.

8. இரட்டை சீலிங் (இரட்டை பிஸ்டன்)
சில சிறப்பு சேவை நிலைமைகள் மற்றும் பயனர் தேவைகளுக்காக, பந்திற்கு முன்னும் பின்னும் இரட்டை சீலிங் அமைப்புடன் ட்ரன்னியன் பைப்லைன் பால் வால்வை வடிவமைக்க முடியும். இது இரட்டை பிஸ்டன் விளைவைக் கொண்டுள்ளது. சாதாரண நிலையில், வால்வு பொதுவாக முதன்மை சீலிங்கை ஏற்றுக்கொள்கிறது. முதன்மை இருக்கை சீலிங் சேதமடைந்து கசிவை ஏற்படுத்தும் போது. இரண்டாம் நிலை இருக்கை சீலிங் செயல்பாட்டைச் செய்து சீலிங் நம்பகத்தன்மையை மேம்படுத்த முடியும்.

இருக்கை ஒருங்கிணைந்த அமைப்பை ஏற்றுக்கொள்கிறது. முதன்மை முத்திரை உலோகத்திலிருந்து உலோக முத்திரையாகும். இரண்டாம் நிலை முத்திரை ஃப்ளோரின் ரப்பர் O வளையமாகும், இது பந்து வால்வு குமிழி நிலை சீலிங்கை அடைவதை உறுதி செய்யும். அழுத்த வேறுபாடு மிகக் குறைவாக இருக்கும்போது, சீலிங் இருக்கை முதன்மை சீலிங்கை உணர ஸ்பிரிங் நடவடிக்கை மூலம் பந்தை அழுத்தும். அழுத்த வேறுபாடு அதிகரிக்கும் போது, இருக்கை மற்றும் உடலின் சீலிங் விசை அதற்கேற்ப அதிகரிக்கும், இதனால் இருக்கை மற்றும் பந்தை இறுக்கமாக மூடி நல்ல சீலிங் செயல்திறனை உறுதி செய்யும்.

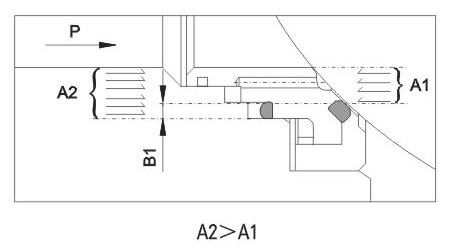

முதன்மை சீலிங்: மேல்நோக்கி. அழுத்த வேறுபாடு குறைவாக இருக்கும்போது அல்லது அழுத்த வேறுபாடு இல்லாதபோது, மிதக்கும் இருக்கை ஸ்பிரிங் செயல்பாட்டின் கீழ் வால்வுடன் அச்சு திசையில் நகர்ந்து இறுக்கமான சீலிங்கை வைத்திருக்க பந்தை நோக்கி இருக்கையைத் தள்ளும். குழாய் அழுத்தம் P அதிகரிக்கும் போது, வால்வு இருக்கையின் A2 பகுதியில் செலுத்தப்படும் விசை, A1 பகுதியில் செலுத்தப்படும் விசையை விட அதிகமாக இருக்கும், A2-A1=B1. எனவே, B1 இல் உள்ள விசை இருக்கையை பந்தை நோக்கித் தள்ளி மேல்நோக்கி பகுதியின் இறுக்கமான சீலிங்கை உணரும்.

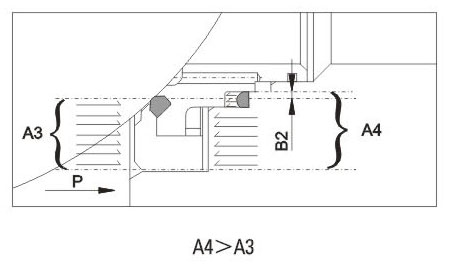

இரண்டாம் நிலை சீலிங்: கீழ்நோக்கி. அழுத்த வேறுபாடு குறைவாக இருக்கும்போது அல்லது அழுத்த வேறுபாடு இல்லாதபோது, மிதக்கும் இருக்கை ஸ்பிரிங் செயல்பாட்டின் கீழ் வால்வுடன் அச்சு திசையில் நகர்ந்து இறுக்கமான சீலிங்கை வைத்திருக்க பந்தை நோக்கி இருக்கையைத் தள்ளும். வால்வு குழி அழுத்தம் P அதிகரிக்கும் போது, வால்வு இருக்கையின் A4 பகுதியில் செலுத்தப்படும் விசை, A3 பகுதியில் செலுத்தப்படும் விசையை விட அதிகமாக இருக்கும், A4-A3=B1. எனவே, B1 இல் உள்ள விசை இருக்கையை பந்தை நோக்கித் தள்ளி, மேல்நோக்கி பகுதியின் இறுக்கமான சீலிங்கை உணரும்.

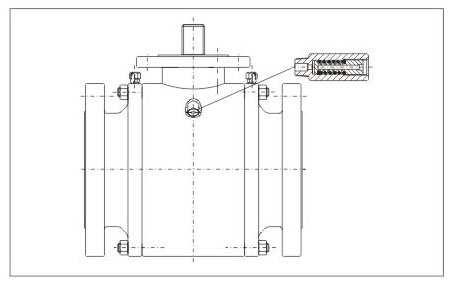

9. பாதுகாப்பு நிவாரண சாதனம்
பந்து வால்வு இரட்டை பிஸ்டன் விளைவைக் கொண்ட மேம்பட்ட முதன்மை மற்றும் இரண்டாம் நிலை சீலிங் மூலம் வடிவமைக்கப்பட்டிருப்பதாலும், நடுத்தர குழி தானியங்கி அழுத்த நிவாரணத்தை உணர முடியாததாலும், ஊடகத்தின் வெப்ப விரிவாக்கத்தால் ஏற்படக்கூடிய வால்வு குழிக்குள் அதிக அழுத்த சேதத்தின் ஆபத்தைத் தடுக்க, பாதுகாப்பு நிவாரண வால்வை உடலில் நிறுவ வேண்டும். பாதுகாப்பு நிவாரண வால்வின் இணைப்பு பொதுவாக NPT1/2 ஆகும். கவனிக்க வேண்டிய மற்றொரு விஷயம் என்னவென்றால், பாதுகாப்பு நிவாரண வால்வின் ஊடகம் நேரடியாக வளிமண்டலத்தில் வெளியேற்றப்படுகிறது. வளிமண்டலத்தில் நேரடியாக வெளியேற்றப்படுவது அனுமதிக்கப்படாவிட்டால், மேல் நீரோட்டத்தை நோக்கி தானியங்கி அழுத்த நிவாரணத்தின் சிறப்பு அமைப்பைக் கொண்ட பந்து வால்வைப் பயன்படுத்த வேண்டும் என்று நாங்கள் பரிந்துரைக்கிறோம். விவரங்களுக்கு பின்வருவனவற்றைப் பார்க்கவும். பாதுகாப்பு நிவாரண வால்வு உங்களுக்குத் தேவையில்லை என்றால் அல்லது மேல் நீரோட்டத்தை நோக்கி தானியங்கி அழுத்த நிவாரணத்தின் சிறப்பு அமைப்புடன் பந்து வால்வைப் பயன்படுத்த விரும்பினால் அதை வரிசையில் குறிப்பிடவும்.

10. மேல் நீரோடை நோக்கி தானியங்கி அழுத்த நிவாரணத்தின் தனி அமைப்பு
பந்து வால்வு இரட்டை பிஸ்டன் விளைவைக் கொண்ட மேம்பட்ட முதன்மை மற்றும் இரண்டாம் நிலை சீலிங் மூலம் வடிவமைக்கப்பட்டுள்ளதாலும், நடுத்தர குழி தானியங்கி அழுத்த நிவாரணத்தை உணர முடியாததாலும், சிறப்பு அமைப்புடன் கூடிய பந்து வால்வு தானியங்கி அழுத்த நிவாரணத்தின் தேவையைப் பூர்த்தி செய்யவும், சுற்றுச்சூழலுக்கு மாசு ஏற்படாமல் பார்த்துக் கொள்ளவும் பரிந்துரைக்கப்படுகிறது. கட்டமைப்பில், மேல் நீரோடை முதன்மை சீலிங்கையும், கீழ் நீரோடை முதன்மை மற்றும் இரண்டாம் நிலை சீலிங்கையும் ஏற்றுக்கொள்கிறது. பந்து வால்வு மூடப்பட்டிருக்கும் போது, வால்வு குழியில் உள்ள அழுத்தம் மேல் நீரோடைக்கு தானியங்கி அழுத்த நிவாரணத்தை உணர முடியும், இதனால் குழி அழுத்தத்தால் ஏற்படும் ஆபத்தைத் தவிர்க்கலாம். முதன்மை இருக்கை சேதமடைந்து கசிந்தால், இரண்டாம் நிலை இருக்கையும் சீலிங் செய்யும் செயல்பாட்டைச் செய்ய முடியும். ஆனால் பந்து வால்வின் ஓட்ட திசையில் சிறப்பு கவனம் செலுத்தப்பட வேண்டும். நிறுவலின் போது, மேல் நீரோடை மற்றும் கீழ்நோக்கிய திசைகளைக் கவனியுங்கள். சிறப்பு அமைப்புடன் கூடிய வால்வின் சீலிங் கொள்கைக்கு பின்வரும் வரைபடங்களைப் பார்க்கவும்.

11. ப்ளோ-அவுட் ப்ரூஃப் ஸ்டெம்
தண்டு ஊதி வெளியேற்றும் எதிர்ப்பு அமைப்பைக் கொண்டுள்ளது. மேல் முனை உறை மற்றும் திருகு நிலைநிறுத்தப்படுவதால், வால்வு குழியில் அசாதாரண அழுத்தம் ஏற்பட்டாலும், நடுத்தரத்தால் தண்டு ஊதி வெளியேறாமல் இருக்க, தண்டு அதன் அடிப்பகுதியில் கால் படியுடன் வடிவமைக்கப்பட்டுள்ளது.

12. அரிப்பு எதிர்ப்பு மற்றும் சல்பைட் அழுத்த எதிர்ப்பு
உடல் சுவர் தடிமனுக்கு ஒரு குறிப்பிட்ட அரிப்பு அனுமதி விடப்படுகிறது. கார்பன் எஃகு தண்டு, நிலையான தண்டு, பந்து, இருக்கை மற்றும் இருக்கை வளையம் ஆகியவை ASTM B733 மற்றும் B656 இன் படி வேதியியல் நிக்கல் முலாம் பூசப்படுகின்றன. கூடுதலாக, பயனர்கள் தேர்ந்தெடுக்க பல்வேறு அரிப்பை எதிர்க்கும் பொருட்கள் கிடைக்கின்றன.
வாடிக்கையாளர் தேவைகளுக்கு ஏற்ப, வால்வுப் பொருட்களை NACE MR 0175/ISO 15156 அல்லது NACE MR 0103 இன் படி தேர்ந்தெடுக்கலாம், மேலும் தரநிலைகளில் உள்ள தேவைகளை முழுமையாகப் பூர்த்தி செய்வதற்கும் சல்பூரைசேஷன் சூழலில் சேவை நிலைமைகளைப் பூர்த்தி செய்வதற்கும் உற்பத்தியின் போது கடுமையான தரக் கட்டுப்பாடு மற்றும் தர ஆய்வு மேற்கொள்ளப்பட வேண்டும்.

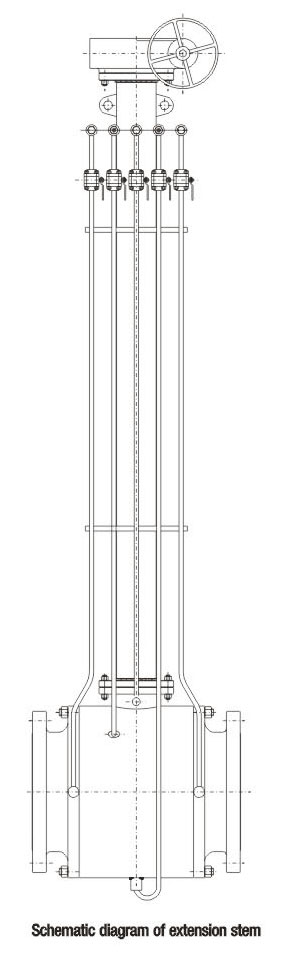

13. நீட்டிப்பு தண்டு
உட்பொதிக்கப்பட்ட வால்வுகளைப் பொறுத்தவரை, தரை செயல்பாடு தேவைப்பட்டால் நீட்டிப்பு தண்டு வழங்கப்படலாம். நீட்டிப்பு தண்டு தண்டு, சீலண்ட் ஊசி வால்வு மற்றும் வடிகால் வால்வு ஆகியவற்றைக் கொண்டுள்ளது, அவை செயல்பாட்டின் வசதிக்காக மேல்நோக்கி நீட்டிக்கப்படலாம். ஆர்டர்களை வைக்கும்போது பயனர்கள் நீட்டிப்பு தண்டு தேவைகள் மற்றும் நீளத்தைக் குறிப்பிட வேண்டும்.
மின்சாரம், வாயு மற்றும் வாயு-ஹைட்ராலிக் செயல்பாடுகள் மூலம் இயக்கப்படும் பந்து வால்வுகளுக்கு, நீட்டிப்பு தண்டு நீளம் குழாயின் மையத்திலிருந்து மேல் விளிம்பு வரை இருக்க வேண்டும்.
